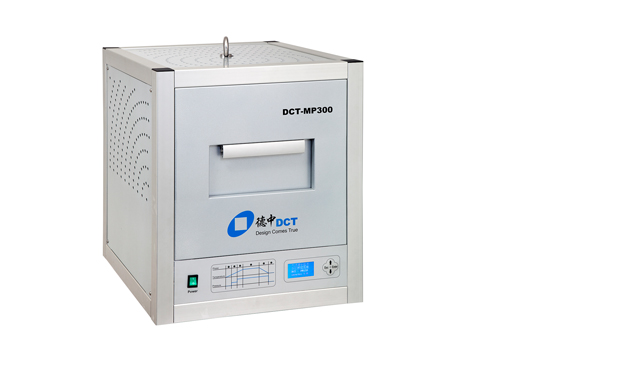

MP系列 多層板壓合機

用于熱固、熱塑性材料熱壓合,特別適合熱壓成型板材。針對高精密度,以及特殊品種多層PCB的單件、極小批量制作設計,尤其適合壓合溫度較高的高頻基材、LCP等材料,也適合其它熱塑、熱固性物料熱壓加工,如阻焊膜、石墨等。緊湊型設計,匹配可靠電控、自動液壓、自動吹風散熱系統,標配過程監控軟件,保證了性能完美、出色。



產品特點

適應面廣

溫度高,壓力大,工作窗口寬,適應面廣

可精密調節

控溫準,施壓穩,可精密調節,靈敏度高

高效易用

升溫快,隔熱好,占地面積小,高效易用

時間精準匹配

溫度、壓力、時間精準匹配,多層電路板制作必備

性能質量兼顧

性能、質量、價格好出意外,高要求熱壓加工首選

產品參數

技術參數

MP300

MP300D

最大布線尺寸

285mm x 205mm

305mm x 230mm

最大層壓面積

305mm x 230 mm

355mm x 280 mm

最大層壓壓強

300N/cm2

300N/cm2

最高溫度

250℃

250℃

可同時壓合板數

2塊

6塊

電路板層數

8層(與材料和設計有關)

8層(與材料和設計有關)

層壓時間

約90分鐘*

約90分鐘*

自動液壓裝置

標準

標準

基板材料

FR4、PTFE、LCP、石墨等

FR4、PTFE、LCP、石墨等



技術參數

MP300

MP300D

電源

220V/50Hz

220V/50Hz

功率

2.1kW

3kW

設備尺寸(W x H x D)

550mm x 550mm x 700mm

600mm x 600mm x 1,330mm

設備重量

180kg**

450kg**


*取決于半固化片性能

**液壓裝置重量另計
