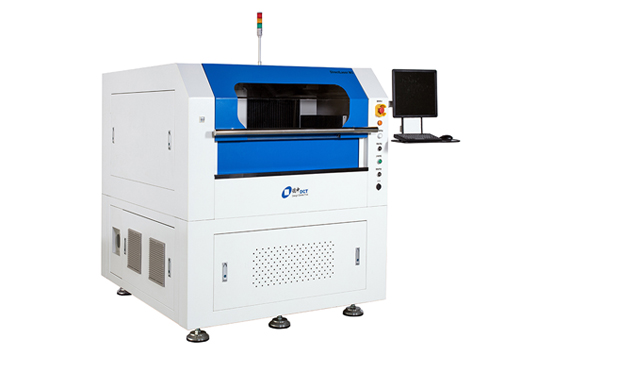

StencilMat M3 激光精密模板加工設備
StencilMat M3，是SMT焊膏漏印模板切割的專業機型，切口棱角分明細膩，側壁光滑平順，微觀結構干凈整齊。這款設備配套簡單，設置容易，購置成本低，回本快，非常適合SMT組裝廠、電路板廠鋼網自產自用；也適合專業鋼網服務廠家、其它提供電子外包服務廠家，更新設備、擴大產能用。
產品特點
穩定可靠
結構扎實精巧，穩定可靠，高速度與高質量完美統一
世界一流軟件
軟件舉世無雙，數據處理，功能全新升級再上一層樓
頂級光學器件
光源出類拔萃，按需加工，生產一流產品的如意工具
操作簡單便捷
操作簡單便捷，體驗完美，享受順暢操控的工作樂趣
無憂售后服務
無憂售后服務，隨時待命，技術支持加培訓責無旁貸
產品參數
技術參數 | StencilMat M3 |
最大加工區域 | 800mm x 600mm |
最大網框尺寸 | 740mm x 950mm x 40mm |
最大夾持鋼片尺寸 | 650mm x 850mm |
X/Y軸定位精度 | ≤±2μm |
X/Y軸重復定位精度 | ≤±2μm |
X/Y軸分辨率 | ≤0.1μm |
激光波長 | 1,070nm |
X/Y軸移動系統 | 直線電機及光柵尺 |
激光平均功率 | 200W |
切割厚度 | 20μm~ 300μm* |
設備平臺 | 花崗巖機臺，固定龍門式結構 |
設備尺寸（W x H x D） | 1,480mm x 1,585mm x 1,713mm |
設備重量 | 2,000kg |
配套及選項 | StencilMat M3 |
數據處理軟件 | CircuitCAM7 Pro |
設備驅動軟件 | DreamCreaTor3 |
自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 標配 |
工作環境 | StencilMat M3 |
電源 | 3 x 380V+N+PE,50Hz,3.0kW |
環境溫度 | 22°C±2°C |
*與被加工材料有關
