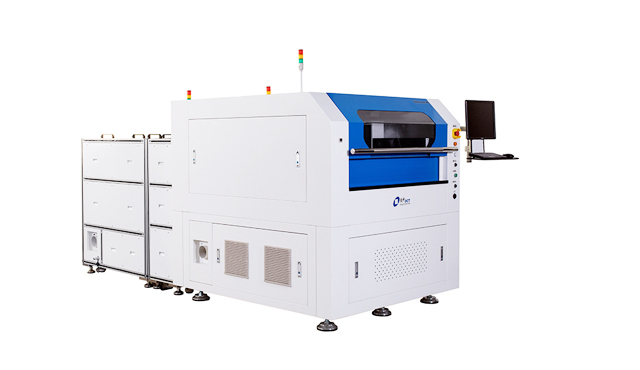

StencilAutoLine
StencilAutoLine，是SMT焊膏漏印模板切割的專業機型，切口棱角分明細膩，側壁光滑平順，微觀結構干凈整齊。這款設備配套簡單，設置容易，購置成本低，回本快，非常適合SMT組裝廠、電路板廠鋼網自產自用；也適合專業鋼網服務廠家、其它提供電子外包服務廠家，更新設備、擴大產能用。
在StencilMat基礎上，StencilAutoLine配備了打標及打磨設備，并且搭配了鋼網檢測的模塊化設計，使得StencilAutoLine真正成為一個制作焊膏漏印模板的專業微型生產線，加工過的鋼網無需任何的后處理，加工后既可投入使用，保證質量的同時，大大提升了企業的生產效率。
產品參數
技術參數 | StencilAutoLine |
最大加工區域 | 800mm x 600mm |
最大網框尺寸 | 740mm x 950mm x 40mm |
最大夾持鋼片尺寸 | 650mm x 850mm |
X/Y軸定位精度 | ≤±2μm |
X/Y軸重復定位精度 | ≤±2μm |
X/Y軸分辨率 | 0.1μm |
激光波長 | 1,070nm |
X/Y軸移動系統 | 直線電機及光柵尺 |
激光平均輸出功率 | 200W |
切割厚度 | 20μm~ 300μm |
設備平臺 | 花崗巖機臺，固定龍門式結構 |
設備尺寸（W x H x D） | 1,480mm x 1,585mm x 1,713mm |
設備重量 | 約2,000kg |
配套及選項 | StencilAutoLine |
數據處理軟件 | CircuitCAM7 Pro |
設備驅動軟件 | DreamCreaTor3 |

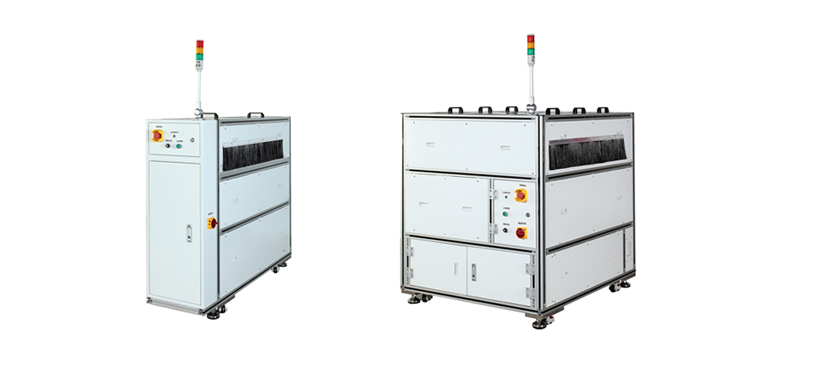

自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
鋼網質量檢測模塊 | 標配 |
工業吸塵系統 | 標配 |
自動化打標系統 | 標配 |
自動化打磨系統 | 標配 |
工作環境 | StencilAutoLine |
電源 | 3 x 380V+N+PE,50Hz,3.0kW |
環境溫度 | 22°C±2°C |
