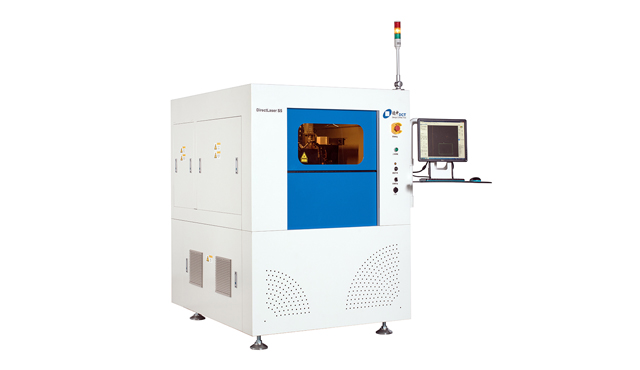

DirectLaser DC5 單平臺LTCC激光精密鉆孔設備
DirectLaser DC5設備精工細作、扎實經典，采用經典式橋架結構，花崗巖基臺、直線電機運動系統，具有定位速度快，加工精度高等特點。DC5采用單平臺結構設計，可搭配多種上下料模塊，料片清潔模塊，組成微型生產線。
DirectLaser DC5可以高效率的加工生瓷、熟瓷鉆通孔，除此之外也適合加工制作高品質的陶瓷基板外形、陶瓷微孔、高頻版打孔和外形切割、剛撓電路板外形、金屬精密加工等。加工幅面350x520，適用于大多數基材加工需求。
產品特點
專用激光LTCC/HTCC精密鉆孔
紫外納秒激光器、波長短、能量高
自動化模塊、面向批量生產和工業化應用
軟件功能強大、直觀易用，獨創加工路徑
智能化生瓷打孔批量生產利器，智能激光鉆孔
產品參數
技術參數 | DirectLaser DC5 |
激光輸出功率 | 20W （±2W） |
激光波長 | 355nm |
八寸生瓷加工范圍 | 250mm x 250mm |
最大加工區域 | 350mm x 500mm |
設備平臺 | 花崗巖平臺,直線電機 |
X/Y/Z軸移動分辨率 | 1μm |
重復定位精度 | ≤±2μm |
最大移動速度 | 1,200mm/s |
數據處理軟件 | CircuitCAM7 Standard |
設備驅動軟件 | DreamCreaTor3 |
自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 選配 |
設備尺寸（W x H x D) | 1,600mm x 1,600mm x 2,300mm |
安裝空間要求（W x H x D) | 2,000mm x 2,000mm x 2,600mm |
設備重量 | 2,000kg |
電源 | 380VAC/50Hz,3.5kW |
環境溫度 | 22℃±2℃ |
