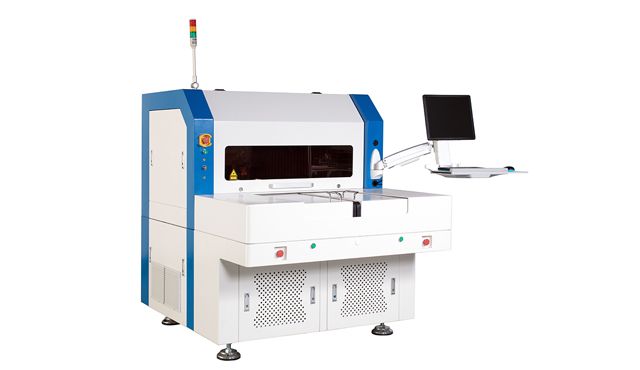

德中DirectLaser C是實施S&S技術的電路激光機系列，視密度不同，在數分鐘內完成幅面80x100mm²電路板的導電圖案加工。如果選擇綠色、紫外波段或者皮秒、飛秒超短脈沖激光源，在加工電路圖形以外，設備還具有鉆孔、銑外型功能。這樣，除了孔金屬化和多層板層壓工序外，就基本實現了在一套設備上像打印一樣制作電路板。

S&S直接激光電路技術制導電圖形，導線幾何誤差在5μm以下，甚至能控制到3μm，并且保持原始銅面的光潔度不變，格外適合制作阻抗、損耗極其敏感的高速、射頻、微波電路，以及其它貴重、特殊需求高端電路板。不需要使用光學掩膜版或其它工具做圖形轉移，不用化學藥品，也沒有化學相關的前處理、后處理過程，S&S方法，直接激光電路技術的創新，精密、準確，簡單、靈活，環保、易得，是同時具有質量、效率和成本優勢的電路制作技術。
